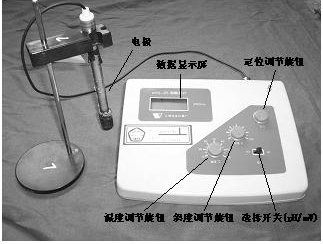

1、外部结构（见图）

2、操作步骤

（1）开机：按下电源开关，电源接通后，预热10min.

（2）仪器选择开关置“pH”档或“mV”档。

（3）标定：仪器使用前先要标定。一般说，如果仪器连续使用，只需最初标定一次。具体操作分二种：

①一点校正法——用于分析精度要求不高的情况。

1）仪器插上电极，选择开关置于pH档。

2）仪器斜率调节器在100%位置（即顺时针旋到底的位置）。

3）选择一种最接近样品pH值的缓冲溶液（pH=7），并把电极放入这一缓冲溶液中，调节温度调节器，使所指示的温度与溶液的温度相同，并摇动试杯，使溶液均匀。

4）待读数稳定后，该读数应为缓冲溶液的pH值，否则调节定位调节器。

5）清洗电极，并吸干电极球泡表面的余水。

②二点校正法——用于分析精度要求较高的情况。

1）仪器插上电极，选择开关置于p档，仪器斜率调节器调节在100%位置。

2）选择二种缓冲溶液（也即被测溶液的pH值在该二种之间或接近的情况，如pH=4和pH=7）。

3）把电极放入第一缓冲溶液（pH=7），调节温度调节器，使所指示的温度与溶液相同。

4）待读数稳定后，该读数应为缓冲溶液的pH值，否则调节定位调节器。

5）把电极放入第二种缓冲溶液（如pH=4），摇动试杯使溶液均匀。

6）待读数稳定后，该读数应为缓冲溶液的pH值，否则调节定位调节器。

7）清洗电极，并吸干电极球泡表面的余水。

（4）测量仪器标定后即可用来测量被测溶液。

①定位调节旋钮及斜率调节旋钮，不应变动。

②将电极夹向上移出，用蒸馏水清洗电极头部，并用滤纸吸干。

③把电极插在被测溶液内，摇动试杯使溶液均匀，读数稳定后，读出该溶液的pH值。
