家族谱（家系图）是以符号的形式对家庭结构、成员之间关系、患病历史的描述。是社区护士迅速把握家庭成员健康状况和家庭生活周期等资料的最好的工具，是家庭健康档案的重要组成部分。
家系图绘制要求：一般包含三代人。长辈在上，晚辈在下；同辈中，长者在左，幼者在右；夫妻中，男在左，女在右。一般从家庭中首次就诊的病人这一代开始，向上下延伸。在代表每个人的符号旁边，可再标上成员的出生年月日、重大生活事件发生的时间、遗传病、慢性病等。

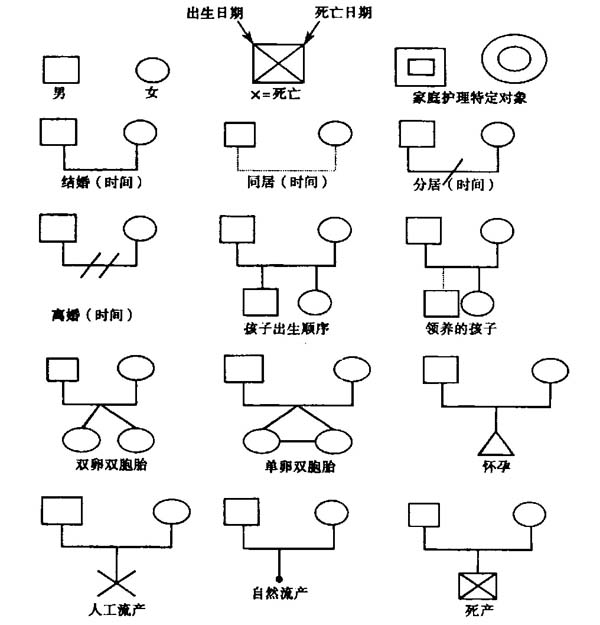

家系图所使用统一符号见图1.
图1 家系图常用符号

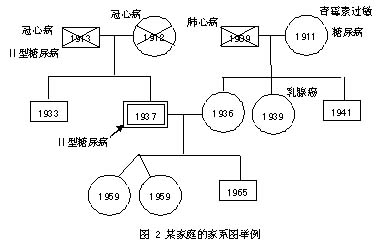

某家庭的家系图举例见下图：
